- Gib ihm zwei Sekunden!!! AVR Prog: Am Anfang ruhig zwei Sekunden warten, nicht nur eine Sekunde, wie bei meinen Schaltungen üblich.
- Audio Output (DAC-Pins): Interner Kondensator vorhanden - Oszi: Spannung geht von ca. 30mV
langsam (mehrere Sekunden lang) auf 0 zurück (C wird entladen), dann saubere Wechselspannung, fast 300mV.
Externer Elko 10uF z.B. - ähnliches Bild, muss sich auch entladen. Nach externen Wid. gegen GND schauen.
in der jeweiligen Schaltung nachmessen.

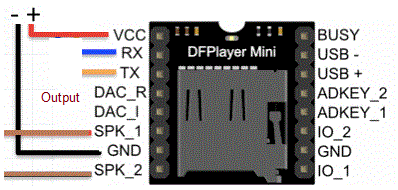

- Kopfhörer?: DAC_L und DAC_R: Laut Beschreibung: Drive earphone and amplifier - ist sehr leise - wenn Mono reicht, dann Lautsprecherausgang nutzen.
- Lautsprecheranschlüsse vom DFPlayer dürfen nicht mit GND verbunden werden ("fast Kurzschluss). Es ist passiert, als ich DC Buchse und Kopfhörerbuchse auf
einen Alustreifen angebracht habe. GND von DC-Bu war mit Kopfhörerbuchse verbunden.
- Spannung: 3,3..5V. Die Elktronik läuft aber mit 3,3V. Deshalb Wid. 1K vor Rx in Reihe schalten, wenn UART (uC) mit 5V sendet .
Problem - verschiedene Player
Ich habe Player mit drei verschiedenen Chips. Die Bilder der Anbieter stimmen
nicht unbedingt mit den gelieferten Playern überein.

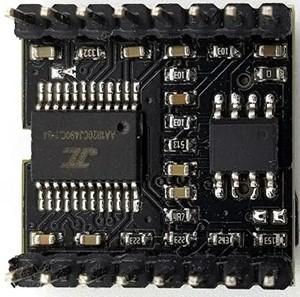

Bild1: 24 Pins

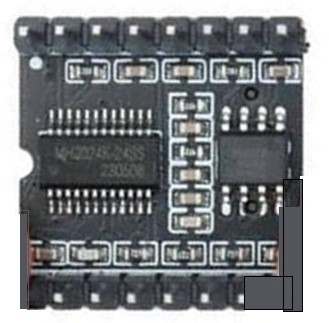

Bild2: 24 Pins schmal

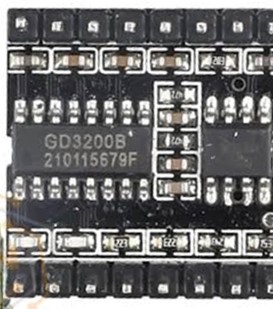

Bild3: 16 Pins
- Die älteren Player (Bild 1 und 2) konnten
ganz schnell (im ms Bereich) Songs hintereinander wechseln über Play(); ohne Stop(); Also: Play(1) kurze Pause Play(2) usw.
- Dann gibt es Player, die
nicht gleich los laufen. Da habe ich am Anfang eine Schleife mit 10 mal Play() und Stop() (schnell hintereinander)
programmiert
(Fußballkicker Bach-Archiv)
- Manche Player arbeiten stark
verzögert! z.B.: Play() wird erst nach vielen ms ausgeführt.
- Manche Player
zerren leicht (Klaviermusik z.B.) bei Lautsprecherbetrieb (Stachelbox Holzbox). Bei 3,3V und 5V
-
Befehle werden ignoriert. Stop() muss dann oftmals zwei mal gegeben werden. Lösung: Größere Pause nach einem Befehl lassen.
