MCP4261 und "Familie"
Früher habe ich mit aufwendigen Transistorschaltungen Differenzverstärker gebaut, um Audio-Signale zu regeln.
Heute gibt es digitale Potis. Mit denen kann man Audiosignale schalten, Fade-In - Fade-Out oder auch
Hüllkurven wie ADSR oder Filterbewegungen (im Analog-Synthi z.T. vorhanden) realisieren.
Keine OPVs und keine Transistoren sind mehr nötig.
Aus irgendwelchen Gründen habe ich mich für die MCP-"Familie" entschieden.
Laut Datenblatt: MCP4261
Vdd bis 7V --- Empfohlen: 2,7V .. 5,5V. Auch 1,8V.
Die Spannung an den Potipins können bis 12,5V hoch sein.

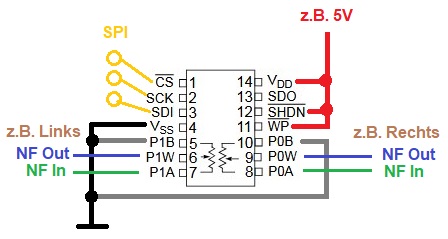

Pins:
SHDN auf Low = sleep, also SHDN auf Vdd schalten
WP Pin auf Vdd = keine Daten können in den EEPROM geschrieben werden
WP Pin auf GND = Schreiben auf internen EEPROM möglich
Ich benutze den internen Eeprom nicht, sondern lasse alle Werte am Anfang (Init) durch den uC in das Poti einschreiben.
Poti / Rheostat
Typen Auswahl
MCP4141
Singel Poti - Eeprom - 2,7..5,5V
129
MCP4142
Singel Rheostat - Eeprom - 2,7..5,5V
129
MCP4151
Singel Poti - kein Eeprom - 1,8..5,5V
257
MCP4152
Singel Rheostat - kein Eeprom - 1,8..5,5V
257
MCP4161
Singel Poti - Eeprom - 2,7..5,5V
257
MCP4162
Singel Rheostat - Eeprom - 2,7..5,5V
257
MCP4261
Dual Poti - Eeprom - 2,7..5,5V --- bevorzugt
257
MCP4262
Dual Rheostat - Eeprom - 2,7..5,5V
257
Adresse z.B.:
0000 = Platz für Potiwert Poti0 (Flüchtiger Speicher)
0001 = Platz für Potiwert Poti1 (Flüchtiger Speicher)
0100 = Platz für Potiwrt Poti0 (ROM, wird nach Einschalten geladen)
0101 = Platz für Potiwrt Poti1 (ROM, wird nach Einschalten geladen)
Kommando z.B.
Schreiben 00
Lesen 11
Daten:
9Bit lang (Bit10 wird ignoriert)
Kommunikation
Bit 15 --- Adresse 3
Bit 14 --- Adresse 2
Bit 13 --- Adresse 1
Bit 12 --- Adresse 0
Bit 11 --- Command 1
Bit 10 --- Command 0
Bit 9 --- x
Bit 8 .. 0 --- D8, D7 .. D0 (9Bits)
Lesen - Schreiben - Command 1 und 0
00 = Write Data
01 = Inc
10 = Dec
11 = Read Data
C-Code
z.B.:
#define
PotiCS 2
#define
PotiSCK 3
#define
PotiSDI 4
#define
DDRPotis DDRD
#define
PortPotis PORTD
DDRPotis |= (1<<PotiCS) | (1<<PotiSCK) | (1<<PotiSDI);
#define
SCKLo PortPotis &= ~(1<<PotiSCK)
#define
SCKHi PortPotis |= (1<<PotiSCK)
#define
SDIHi PortPotis |= (1<<PotiSDI)
#define
SDILo PortPotis &= ~(1<<PotiSDI)
void
TxPotAddrAndCommand(
uint8_t
d)
// 7 Bit
{
uint8_t
i;
SCKLo;
// Mode 0,0
SDILo;
for
(i=0;i<7;i++)
{
// Datenausgang entsprechend dem Wert d -- Lo oder Hi setzen
if
(d & 0b10000000) SDIHi;
// hochwertiges Bit zuerst
else
SDILo;
SCKHi;
// Pulse, Daten werden von Poti übernommen
SCKLo;
d <<= 1;
}
}
void
TxPotData(
uint16_t
d)
// 9 Bit
{
uint8_t
i;
for
(i=0;i<9;i++)
{
if
(d & 0b100000000) SDIHi;
else
SDILo;
SCKHi;
SCKLo;
d <<= 1;
}
}
void
TxValueToPoti(
uint8_t
PotNr,
uint16_t
Data)
// PotNr = Poti 0 oder 1, Data = Potiwert
{
PortPotis &= ~(1<<PotiCS);
//Ein
//Bit15..Bit9
TxPotAddrAndCommand(PotNr << 4 );
// 0 oder 1 = Adresse für Poti0 oder Poti1
// <<4 = 0000 0000 oder 0001 0000
// Bit 3 und 2 sind Command 00 = write
TxPotData(Data);
// 9 Bit
PortPotis |= (1<<PotiCS);
//Aus
}
