1.) Einen Ort suchen
2.) Zeichnen oder fotografieren
3.) Klänge und Geräusche aufnehmen
4.) Sounds bearbeiten und auf Speicherkarte spielen
5.) Zeichnungen oder Fotos oder andere Dinge mit einer Chipkarte versehen
6.) Klänge und Geräusche den Zeichnungen oder Fotos zuordnen.
Hören - Zeichnen/Fotografieren - Bauen - Computer
Nicht alle müssen Alles können. Aber diese vier Themen werden bearbeitet.
Die Musik-Stachel-Box beinhaltet einen RFID-Reader, einen programmierten Mikrocontroller, einen MP3-Player und einen Lautsprecher.

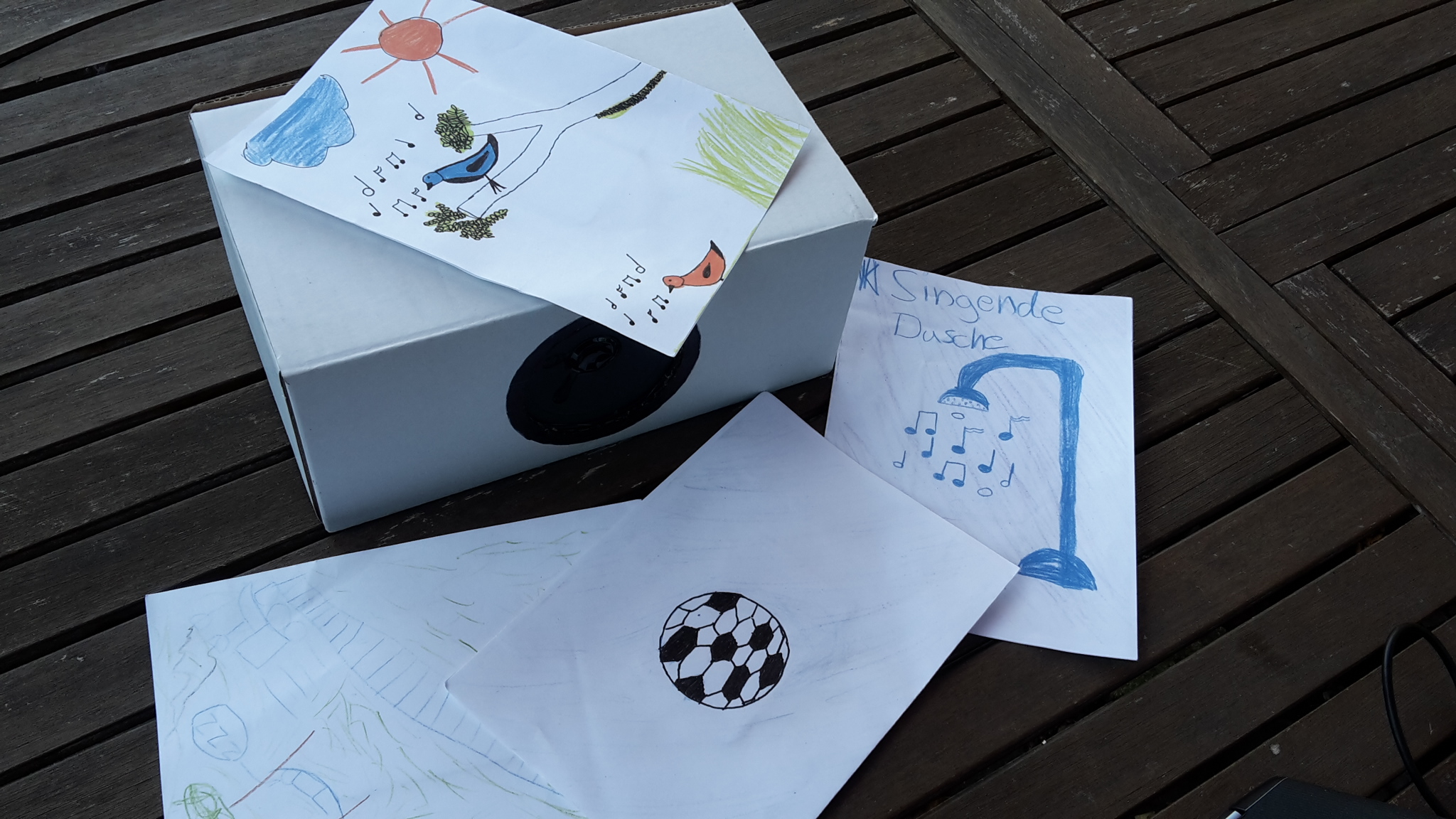

Die Box kann Musik und Klänge abspielen, wenn eine bestimmte Zeichnung oder ein Objekt mit vesteckter RFID-Karte auf die Box gelegt wird. Es
wirkt wie Zauberei und ist verblüffend. Auch CD-Hüllen können bei Auflegen die Lieblingsmusik spielen. Mittels eigens ausgedachter Software ist die Box
lernfähig. Einfach Musik oder Geräusch wählen, Karte auflegen und speichern, schon "weiß" die Box, bei welchem Bild sie was abspielen soll. Mit
mehreren Boxen lassen sich auch Kombinationen realisieren. Das selbe Bild klingt dann auf der einen Box ganz anders als auf der anderen.
Auch als Geschenkebox lässt sie sich verwenden. Angemalt und gestaltet und mit Grüßen per Sprache oder Musik ausgestattet, kann man ein ganz persönliches Objekt überreichen.
Beim Auflegen der Fotos, Zeichnungen oder anderen Dingen erklingen die dafür gedachten Sounds. Die Fotos und andere Dinge müssen nicht ordentlich auf der
Box liegen. Einfach auflegen und Klang abspielen lassen.
1.) Looking for a place
2.) Draw or take pictures
3.) Record sounds and noises
4.) Edit sounds and play on memory card
5.) Putting chip card into drawings, photos or other things
6.) Assigning sounds to the drawings or photos.
Listening - Drawing / Photographing - Constructing - Computer
Not everyone has to be able to do everything. But these four topics are being worked on.

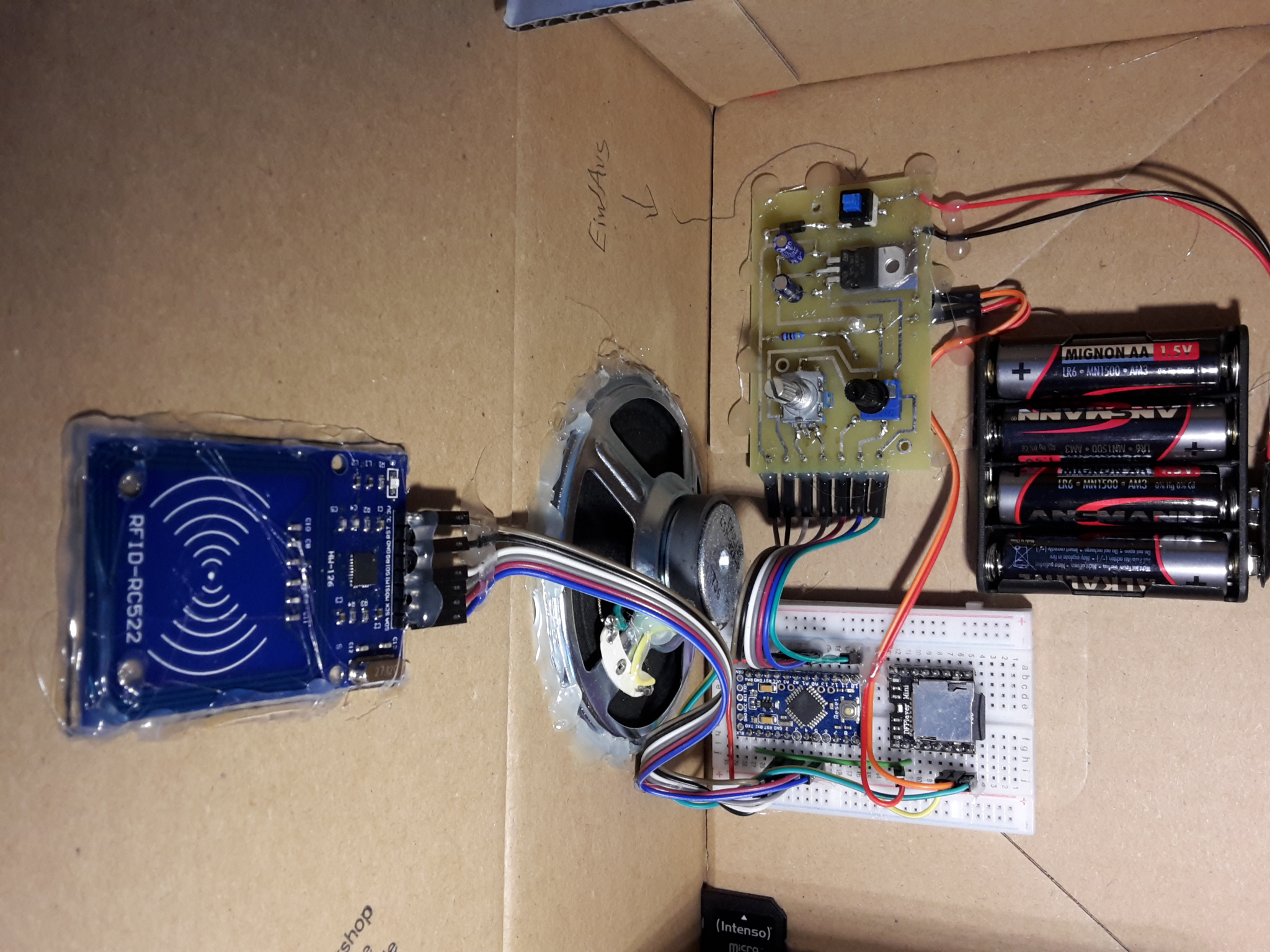

The music box includes an RFID reader, a programmed microcontroller (on Arduino Board Mini Pro), an MP3 player and a speaker.
The box can play music and sounds when a drawing or an object with a hidden RFID card is placed on the box. It works like magic and is

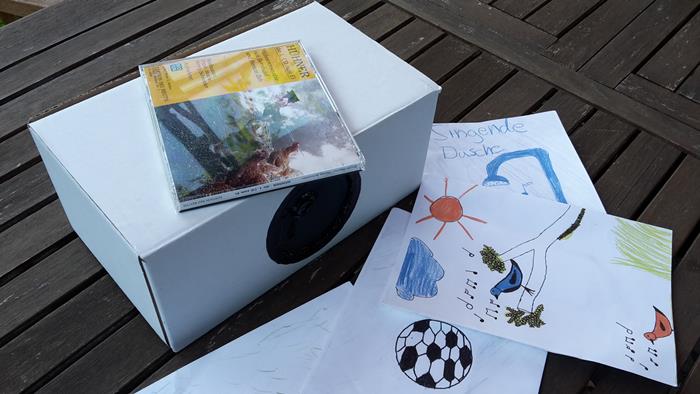

amazing. CD cases can play the favorite music when it is putting on the top of the box. Because of a specially designed
software, the box is capable of learning. Just choose music or noise, hang up the card and save, the box knows, which music to
which image is to be played. With several boxes, combinations can be realized. The same picture sounds quite different on one box than on the other.
It can also be used as a gift box. Painted and designed and equipped with greetings by language or music, you can hand over a very personal object.
It is not necessary to put the drawings, photos and other things in a correct position onto the box. Just hang up and sound can play.
Die Musik kann auf eine herkömmliche SD-Card (wird mitgeliefert) aufgespiel werden.
Die Elektronik ist auf sparsamen Verbrauch optimiert, so dass die Batterien sehr lange halten.
Die Box kann als Bausatz oder fertig aufgebaut käuflich erworben werden. Zum Bauen braucht man ca. 3h Zeit. Das Gestalten dauert auch noch etwas.
Sie kann aber auch in einem Workshop gebaut werden. Je nach Aufwand und Geschick kann ein Workshop 2 bis 3 Schultage in Anspruch nehmen. Auch eine Projektwoche
bietet sich an. Dann hat man Zeit, sich mit den Klängen zu beschäftigen und evtl. auch eine Aufführung zu erarbeiten. Desweiteren ist ein
Vertiefen in die einzelnen Themen möglich.
Zusätzlich können bei einem Spaziergang spezielle Orte aufgesucht werden, Park, Markt, Schulhof, der Zoo. Dort wird gezeichnet und vorhandene Töne und Geräusche
mittels Smartphone o.a. aufgenommen. Dann kann man die Audiodateien bearbeiten und den Bildern zuordnen.
The music can be played on a standard SD card (included).
The electronics are optimized for low consumption, so that the batteries have a very long time.
The box can be set up as a kit or a ready object. For building it takes about 3 ours. The design takes a bit longer.
But they also can be built in a workshop. Depending on your abilities, a workshop can take 2 to 3 school days. A project week is also available. Then you
have time to choose sounds and others .. also to realised a performance.
In addition, you can enjoy special places, park, market, schoolyard, the zoo. You can record the sounds with the smart phone. Then you can
edit the audio files and assign them to the pictures.
Funktion der Bedienelemente
Grüne Led leuchtet, sobald die Spannung anliegt, also beim Einschalten z.B..
Rote LED blinkt schnell, wenn die Batterien verbraucht sind (Box funktioniert dann noch eine Weile)
Rote LED leuchtet, wenn eine RFID Karte (Chip) an den Reader im Deckel gehalten wird und bei anderen Ereignissen.
Der Liedwahlregler erlaubt es, die auf der SD-Card gespeicherten Stücke auszuwählen. Sie werden dann kurz angespielt.
Soll das ausgewählte Lied mit einer RFID Karte verbunden werden, dann die Karte an den Reader halten (Achtung, es kann
sein, dass dann ein anderes Lied angespielt wird, nämlich das, was die Karte vorher drauf hatte - das aber ignorieren).
Zum Speichern der Zuordnung auf den Liedwahlregler oben kurz drauf drücken = Tasterfunktion (Die RFID-Karte muss beim
Speichern am Reader verbleiben). Die Box "merkt sich" die Zuordnung von Lied zur RFID-Karte
Mit Drücken des Ein/Aus-Schalters die Box ein- oder ausschalten. (grüne Led leuchtet, wenn EIN)
Der Lautstärkeregler regelt die Lautstärke. Es sind nur 30 Schritte vorhanden. Die Lautstärke springt deswegen leicht beim
Drehen des Reglers, geht also nicht ganz kontinuierlich.
Deckel fixieren
Vor dem Fixieren: Einschalten und Lautstärke prüfen.
Betrieb mit Netzteil = Batterien sind unterbrochen.
Beim Ausschalten: Nur Netzteil ziehen. Kleinen Stecker hinten an der Box unbedingt gesteckt lassen. Dann werden die Batterien nicht zugeschaltet
und verbrauchen sich auch nicht.
Schräubchen sind im Deckel leicht angeschraubt. Für den Transport.
Will man den Deckel fixieren, muss man die Schrauben im Deckel heraus nehmen
und von außen wieder einschrauben.
